Диафрагма-нығыздағыш қысым көрсеткіші
Қолдану
Диафрагмалық қысымды өлшеуіштер мұнай, химиялық, сілті жасау, химиялық талшықтар, фармацевтика, тамақ, тоқыма және басқа да технологиялық процестерде кеңінен қолданылады.Ол күшті коррозияға ұшыраған, жоғары температура, жоғары тұтқырлық, кристалдық, оңай қататын және қатты қалқымалы заты бар ортаның қысымын өлшеу үшін, сондай-ақ жалпы қысым өлшегішіне тікелей кіре алмайтын кейбір орталардың қысымын өлшеу үшін қолданылады. , бұл тұндырылған материалды тазалау және оның жиналуын болдырмау оңай емес.
Бұл проблемаларды диафрагмалық оқшаулағыш пен жалпы манометрден тұратын диафрагма-нығыздағыш қысым өлшегішін қабылдау арқылы шешуге болады.
Теория
Өлшеу ортасының P қысымы диафрагмаға әсер еткенде, диафрагма деформацияланып, қысымды өлшеу жүйесінің тығыздағыш сұйықтығын сығып, P-△P қысымын тудырады.Диафрагманың қаттылығы жеткілікті аз болған кезде,△P де аз болады және қысымды өлшеу жүйесінің ішіндегі қысым өлшеу ортасының қысымына жақын болады.
Жұмыс теориясы
Операция
■Орнату немесе бөлшектеу кезінде калибрдің корпусын қолмен тартпаңыз, орнату немесе бөлшектеу үшін арнайы кілтті пайдаланыңыз.
■Үлгілерді таңдаған кезде ортаның калибрдің материалына сәйкес келетінін растауға назар аударыңыз.
■Манометрді көлденең немесе тігінен орнату керек.
■Манометрдің қалыпты жұмыс ортасының температурасы -40°C~+ 70°C, ал салыстырмалы ылғалдылығы 85% аспайды.
Сұйықтық деңгейі
Шланг қосылымы бар диафрагма-нығыздағыш манометр үшін сығымдау бөлігі мен манометрдің әртүрлі орнату жағдайына байланысты төмендегі суретте көрсетілгендей △P сұйықтық деңгейі айырмашылығының әсері пайда болады.
Модельдік код
Басқа талаптарыңыз болса, теңшеу алдында компаниямыздың техникалық бөлімімен растаңыз.
Қысым диапазоны және дәлдігі
Диафрагмалық тығыздағыштың манометрінің температурасы
Жұмыс температурасының әсері тығыздағыш сұйықтықтың кеңею коэффициентіне, диафрагма тығыздағыштың қаттылығына және қысу бөлігінің температурасына байланысты.Манометрдің жұмыс температурасы 205-ден ауытқыған кезде температура әсер ететін индикаторлық мәннің максималды өзгеру жылдамдығы. Қаттылық 0,1% °C аспауы керек және икемділігі (қашықтан қосылу түрі) 0,1-ден аспауы керек. ± 0,025L% ℃ (Шлангтың L-ұзындығы: м).Диафрагмалық тығыздағыштың манометрін жасаған кезде біз әртүрлі пайдалану ортасына сәйкес қолайлы тығыздағыш сұйықтықты таңдауға назар аударуымыз керек.
Тығыздағыш сұйықтық
Диафрагмалық тығыздағыштың манометрінің сенімділігі мен қауіпсіздігін қамтамасыз ету үшін әртүрлі қолданбаларға сәйкес сәйкес тығыздағыш сұйықтықты таңдау керек.
| Тығыздағыш сұйықтық | Температура диапазоны | Меншікті салмақ г/см3 | Көлемді кеңейту коэффициенті 1/℃ | Қолдану |
| Ауыр тұтқыр силикон майы | -10~200℃ | 1.07 | 0,95×10-3 | Жоғары температураны пайдалану |
| төмен тұтқыр силикон майы | -30~100℃ | 0,94 | 1,08×10-3 | Жалпы пайдалану |
| глицерин ерітіндісі | -5~100℃ | 1.27 | 0,61×10-3 | Азық-түлікті пайдалану |
Коррозияға төзімділік
Мембраналық тығыздағыштың коррозияға төзімділігін өлшеу ортасымен жанасатын диафрагмалық тығыздағыштың, фланецтің және тығыздағыш тығыздағыштың материалдарын таңдау арқылы қамтамасыз етуге болады.
Диафрагма материалдары: 0Cr17Ni12Mo2(SUS316L), Монел қорытпасы (Cu30ni70), Хастелло (H276C), тантал (Ta) немесе поли тетра фторэтилен (PTFE/Тефлон).
Фланец материалы: SUS304, SUS316, Poly Tetra фторэтилен (PTFE/Teflon) төсемі бар.
Диафрагмалық тығыздағыш материал
| Коррозия ортасы | Диафрагма материалы | |||||
| Қалайы қола (QSn6.5-0.4) | SUS316 | Тантал (Та) | Монел (Ni70Cu30) | Хастеллой (HC) | Тефлон(F4) | |
| Витриол (H2SO4） | √ | △ | 〇 | √ | √ | √ |
| Азот қышқылы (HNO3) | × | √ | 〇 | × | √ | √ |
| Муриат қышқылы (HCl) | △ | × | 〇 | × | √ | √ |
| Фосфор қышқылы (H3PO4) | √ | √ | 〇 | √ | √ | √ |
| Сірке қышқылы (CH3COOH) | √ | √ | 〇 | √ | 〇 | √ |
| Натрий гидроксиді (NaOH) | △ | 〇 | △ | 〇 | 〇 | √ |
| Натрий карбонаты (Na2CO3） | 〇 | 〇 | 〇 | 〇 | √ | √ |
| Натрий бикарбонаты (NaHCO3) | √ | 〇 | 〇 | 〇 | 〇 | √ |
| Хлор (Cl2) | құрғақ:√ | құрғақ:√ | 〇 | құрғақ:√ | √ | √ |
| Бром (бр2) | құрғақ: △ | құрғақ: × | 〇 | құрғақ:〇 | 〇 | √ |
| Аммиак（NH3） | × | √ | × | × | 〇 | √ |
| Теңіз суы（30%NaCl） | √ | √ | 〇 | 〇 | 〇 | √ |
| Нұсқау: 〇-ең жақсы △-шартпен пайдалану √-жарайды X-пайдаланбайды | ||||||
Фланецті таңдаңыз
Қосқыш өлшемі
Демо режимі

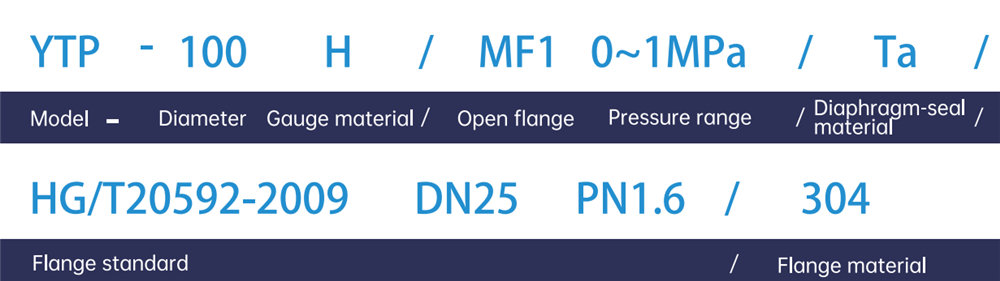

Тот баспайтын болаттан жасалған диафрагмалық тығыздағыш манометр, радиалды орнату, ашық дөңес фланец, диафрагма тығыздағыш материалы тантал, диапазон 0-1МПа, фланец стандарты - Химия өнеркәсібі стандарты HG/ T20592-2009 DN25 PN1.6, фланец материалы.
Тапсырыс ескертулері
Қауіпсіздік ескертуі
Қауіпсіздік үшін өнімнің дұрыс үлгісін таңдаңыз.Егер өнім дұрыс таңдалмаса немесе пайдаланылса, ол мүліктің жоғалуына немесе жеке жарақатқа әкелуі мүмкін.Жүйенің дизайнері мен пайдаланушысы дұрыс өнімді таңдауға және өнімді дұрыс пайдалану үшін толық жауапты болуы керек.
